Sản xuất tủ điện động lực cao cấp

Phân phối

Phân phối

Tủ điện động lực

Tủ điện động lực hay gọi là tủ điều khiển với nhiệm vụ chính là cung cấp nguồi điện để các thiết bị điện, thiết bị cơ khí máy móc hoạt động. Được sử dụng trong các mạng điện hạ thế của các công trình với mục đích cung cấp nguồn cho các động cơ hoạt động, động thời bảo vệ các động cơ khi có sự cố xảy ra.

Tủ điện động lực đòi hỏi cao về kỹ thuật và tủ này chuyên dùng cho các dòng điện áp cao và là đầu mối năng lượng để hoạt động cho cả một hệ thống sung quanh

tu-dieu-khien-dong-luc

tu-dieu-khien-dong-luc

I/ Cầu tạo và thông số kỹ thuật tủ điện động lực

- Kết cấu Dạng khung đặt đứng, Tole dày 2mm, 2 lớp cửa, phía lưng và mặt bên có khả năng tháo lắp, ngõ vào ra cáp phía trên và dưới đều được, nâng hạ bằng móc câu.

+ Điện áp làm việc : 380VAC

+Tần số: 50 Hz

+ Nhiệt độ làm việc: -5⁰C – +40⁰C

+ Vỏ tủ sơn tĩnh điện: W800xH1800xD400mm, tôn dầy 2mm

+ MCCB tổng: LS, Schneider, ABB, Mitsubishi..

+ MCCB nhánh: LS, Schneider, ABB, Mitsubishi..

+ MCB: LS, Schneider, ABB, Mitsubishi..

+ MC, biến tần : LS, Schneider, ABB, Mitsubishi..

+ OL: LS, Schneider, ABB, Mitsubishi..

+ Relay: Idec, Omron …

+ Cáp điện: Cadivi, Goldcup, Trần phú …

+ Vỏ tủ: IEC-61439, Vật liệu Thép tấm,  Bề mặt Mạ kẽm hoặc sơn tĩnh điện.

+ Kích thước (mm) Cao: 1800 ~ 2200; Ngang: 600 ~ 1000; Sâu: 400 ~ 1200.

+ Cấp bảo vệ Lên đến IP 54

+ Công suất dự phòng 5 – 20%

+ Thiết bị đóng cắt: Tùy chọn.

+ Relay bảo vệ: Tùy chọn.

+ Busbar: AS 1567 – 110

+ Vật liệu Đồng nguyên chất, mạ kẽm.

tu-dien-dong-luc

tu-dien-dong-luc

II/ Nhiệm vụ chính Tủ điện động lực

- Tủ điện động lực mang lại rất nhiều lợi ích trong việc bảo vệ động cơ, đảm bảo an toàn cho hệ thống điện và tối ưu sản xuất. Nhiệm vụ chính tủ điện động lực là điều khiển chính là:

- Điều khiển, bảo vệ các phụ tải trong trường hợp bị mất pha, ngắn mạch, quá tải…

- Khởi động, điều khiển tốc độ quay hoặc chiều quay của động cơ. Thường được lắp đặt để điều khiển cho các động cơ có công suất lớn trong các nhà máy, xưởng sản xuất, các trạm bơm…

- Đơn giản hóa tối đa việc vận hành thiết bị trong nhà máy, các công trình.

- Hầu hết tất cả các nhà máy sản xuất hiện nay, dù là quy mô lớn hay nhỏ đều chọn giải pháp lắp đặt thêm tủ điện động lực và tủ điều khiển cho hệ thống nhà máy của mình bởi những lợi ích mà nó mang lại.

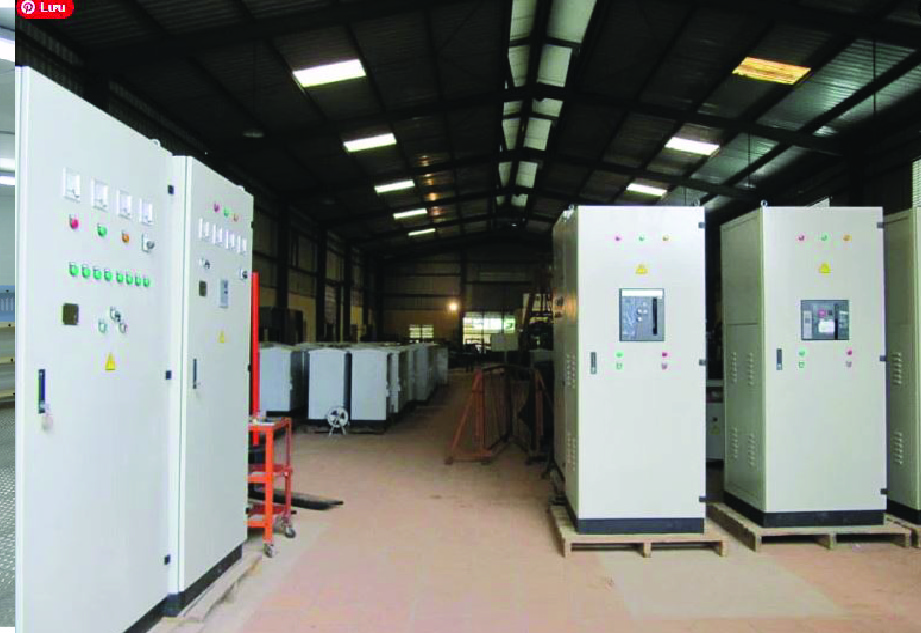

nha-may-san-xuat-tu-dien-dong-luc

nha-may-san-xuat-tu-dien-dong-luc

III/ Một số loại tủ điều khiển động lực phổ biến hiện nay.

- Tủ điều khiển cảm biến nhiệt độ, áp suất, và cài đặt thời gian: Sử dụng trong điều khiển quạt thông gió, hút mùi, quạt nồi hơi, phòng sấy, quạt tăng áp và hút gió hành lang, quạt thông gió tầng hầm…

- Tủ điều khiển hệ thống điện tòa nhà thông minh, hệ thống đèn vườn, đài phun nước, đèn trang trí và chiếu sáng cầu đường.

- Tủ điều khiển động cơ khởi động trực tiếp, khởi động sao tam giác: Dùng để điều khiển tải bơm, quạt, palang tời, trạm trộn bê tông, máy nghiền, máy cắt…

- Tủ điều khiển động cơ sử dụng biến tần, khởi động mềm: Sử dụng cho các tải công suất lớn, tải cần thay đổi tốc độ, lưu lượng, băng tải sản xuất…

- Tủ điều khiển hệ thống bằng PLC: Sử dụng cho hệ thống điện thông minh và mức độ vận hành cần độ chính xác cao và điều khiển ​theo chu trình
