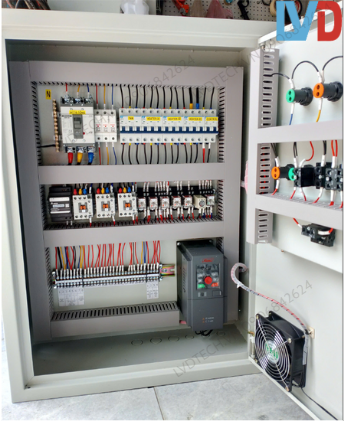

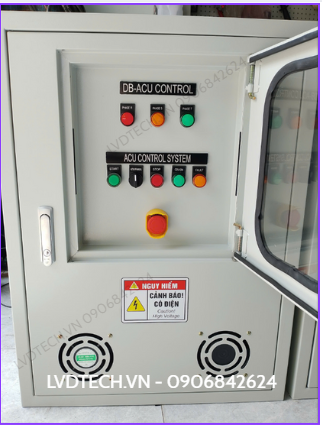

Tủ điều khiển thiết bị xử lý không khí ACU

Trong các tòa nhà cao tầng, nhà máy sản xuất hay trung tâm dữ liệu, hệ thống điều hòa không khí (ACU – Air Conditioning Unit) đóng vai trò quan trọng trong việc duy trì môi trường làm việc thoải mái, ổn định và tiết kiệm năng lượng. Tủ điều khiển ACU là thiết bị trung tâm, chịu trách nhiệm điều khiển và giám sát toàn bộ các thành phần của hệ thống điều hòa.

Bài viết này giúp bạn hiểu rõ hơn về cấu tạo, nguyên lý hoạt động, tiêu chuẩn kỹ thuật và các lựa chọn tủ điều khiển ACU chất lượng cao từ LVDTECH.

1️⃣ Tủ điều khiển ACU là gì?

Tủ điều khiển ACU (Air Conditioning Unit Control Panel) là thiết bị điện – tự động hóa dùng để:

• Điều khiển quạt cấp, quạt hồi, quạt thải trong hệ thống AHU/ACU.

• Giám sát và điều chỉnh nhiệt độ, độ ẩm của không gian điều hòa.

• Điều khiển các van gió, van nước nóng/lạnh và các cảm biến liên quan.

• Bảo vệ thiết bị HVAC khỏi quá tải, mất pha, ngắn mạch hoặc sự cố kỹ thuật.

Tủ ACU thường được lắp đặt gần cụm điều hòa trung tâm hoặc trên tầng kỹ thuật, kết nối trực tiếp với hệ thống BMS (Building Management System) để vận hành và giám sát từ xa.

2️⃣ Cấu tạo cơ bản của tủ điều khiển ACU

Một tủ ACU tiêu chuẩn bao gồm các phần chính:

Quy trình vận hành của tủ điều khiển ACU:

1. Cảm biến nhiệt độ và độ ẩm trong khu vực thu thập dữ liệu và gửi về bộ điều khiển.

2. Bộ điều khiển so sánh với giá trị cài đặt (Setpoint) và điều khiển:

   • Quạt cấp gió: Điều chỉnh tốc độ qua biến tần.

   • Van nước lạnh/nóng: Đóng – mở theo yêu cầu.

   • Quạt hồi, quạt thải: Điều hòa áp suất phòng và cân bằng lưu lượng gió.

3. Tủ ACU giám sát các sự cố như:

   • Mất pha, quá dòng, nhiệt độ quá cao.

   • Lỗi cảm biến hoặc thiết bị ngoại vi.

4. Gửi tín hiệu cảnh báo và đồng bộ với hệ thống BMS để quản lý tập trung.

4️⃣ Các chế độ vận hành của tủ ACU

• Auto Mode: Điều khiển hoàn toàn tự động dựa trên tín hiệu cảm biến.

• Manual Mode: Người vận hành bật/tắt quạt và van bằng nút nhấn hoặc HMI.

• Schedule Mode: Cài đặt lịch chạy theo giờ để tiết kiệm năng lượng.

• Luân phiên quạt (Rotation): Luân phiên hoạt động giữa các quạt để tăng tuổi thọ.

5️⃣ Tiêu chuẩn kỹ thuật của tủ điều khiển ACU

• Điện áp: 3 pha 380V ±10%, 50Hz hoặc 60Hz.

• Cấp bảo vệ: IP54 hoặc IP65 cho môi trường bụi và ẩm.

• Chống nhiễu điện từ (EMC): Tuân thủ IEC 61000.

• Tích hợp truyền thông: Modbus RTU/TCP, BACnet, Profibus.

• Vật liệu vỏ tủ: Thép sơn tĩnh điện hoặc inox 304 cho môi trường đặc biệt (phòng sạch, khu vực ẩm ướt).

6️⃣ Ứng dụng thực tế của tủ điều khiển ACU

• Trung tâm thương mại, văn phòng cao tầng.

• Nhà máy sản xuất dược phẩm, thực phẩm, phòng sạch.

• Kho lạnh và kho bảo quản thực phẩm.

• Hệ thống HVAC tàu biển hoặc container lạnh.

• Trung tâm dữ liệu, phòng server yêu cầu nhiệt độ ổn định.

Kết luận

Tủ điều khiển ACU là trung tâm điều hành của hệ thống HVAC, đóng vai trò duy trì điều kiện nhiệt độ – độ ẩm ổn định, tiết kiệm điện năng và nâng cao tuổi thọ thiết bị. Việc lựa chọn một đơn vị cung cấp tủ ACU uy tín, có chuyên môn kỹ thuật cao sẽ đảm bảo hệ thống vận hành hiệu quả, an toàn và bền vững.

CÔNG TY TNHH ĐẦU TƯ VÀ PHÁT TRIỂN LVD

📞 Liên hệ ngay: 0906842624
🌐 Website: https://lvdtech.vn
