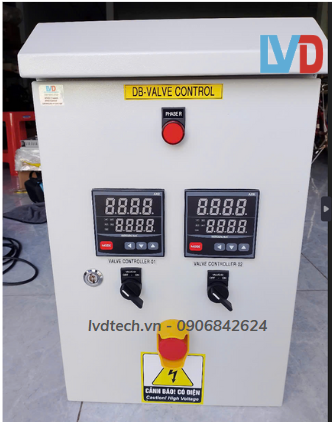

Tủ điều khiển Van nước nóng
Tủ điện ngoài trời 500x350x210x1.2mm IP 42
Điều khiển van cấp nước nóng cho phòng xông hơi.
-
Khi khởi động hệ thống, cảm biến nhiệt độ trong phòng xông sẽ gửi tín hiệu về tủ.
-
Nếu nhiệt độ thấp hơn mức cài đặt (ví dụ < 40°C), tủ sẽ điều khiển mở van điện cấp nước nóng.
-
Khi nhiệt độ đạt ngưỡng trên (ví dụ > 50°C), hệ thống sẽ tự động đóng van, ngắt cấp nước nóng.
-
Quá trình này lặp lại để duy trì nhiệt độ lý tưởng.
Tủ điều khiển Van nước nóng
Hình thức thanh toán: Thanh toán trực tiếp khi nhận hàng.
🔧 1. Chức năng của tủ điện điều khiển van điện
Tủ điện này có nhiệm vụ:
-
Điều khiển van điện (solenoid valve) để cấp hoặc ngắt nước nóng vào buồng xông hơi.
-
Nhận tín hiệu từ cảm biến nhiệt độ trong phòng xông để đảm bảo nước được cấp đúng lúc.
-
Kết hợp với hệ thống bơm tuần hoàn, van an toàn và đôi khi là thiết bị gia nhiệt phụ.
-
Có thể điều khiển thủ công (manual) hoặc tự động (auto).
🧩 2. Thông số kỹ thuật của tủ điều khiển van cấp nước nóng
| Thành phần | Mô tả |
|---|---|
| Contactor | Đóng ngắt cho van điện (thường là van 220VAC hoặc 24VDC) |
| Bộ điều khiển nhiệt độ van điện | Lập trình thời gian cấp nước / nhiệt độ giới hạn |
| Cảm biến nhiệt độ PT100 | Đo nhiệt trong buồng xông (PT100, NTC) |
| Công tắc chọn chế độ Auto-Manu | Chuyển giữa chế độ TỰ ĐỘNG và THỦ CÔNG |
| Van điện từ cấp nước nóng | Điều khiển mở – đóng nước |
| CB, MCCB, đèn báo, nút nhấn | Bảo vệ và hiển thị trạng thái |
| Đồng hồ hiển thị đa năng | Hiển thị nhiệt độ càu đăth cho van điện |
🌡️ 3. Nguyên lý hoạt động
Chế độ tự động:
-
Khi khởi động hệ thống, cảm biến nhiệt độ trong phòng xông sẽ gửi tín hiệu về tủ.
-
Nếu nhiệt độ thấp hơn mức cài đặt (ví dụ < 40°C), tủ sẽ điều khiển mở van điện cấp nước nóng.
-
Khi nhiệt độ đạt ngưỡng trên (ví dụ > 50°C), hệ thống sẽ tự động đóng van, ngắt cấp nước nóng.
-
Quá trình này lặp lại để duy trì nhiệt độ lý tưởng.
Chế độ thủ công:
-
Người dùng nhấn nút “ON” để mở van, và “OFF” để đóng van tùy ý.
-
Dùng khi cần vận hành thử nghiệm, kiểm tra, hoặc điều khiển ngoài vùng cài đặt.
🖥️ 4. Ví dụ sơ đồ điều khiển cơ bản
Thiết bị đầu vào:
-
Cảm biến nhiệt độ phòng xông (NTC 10K hoặc PT100)
-
Công tắc chế độ (Auto/Manual)
-
Nút nhấn ON/OFF
Thiết bị đầu ra:
-
Van điện từ 220VAC
-
Đèn báo hoạt động
-
Quạt hút / thiết bị gia nhiệt phụ (nếu có)
PLC/Timer logic:
-
IF Temp < 40°C → mở van
-
IF Temp > 50°C → đóng van
-
Manual ON → mở van bất kể nhiệt độ
💡 5. Lưu ý kỹ thuật
-
Van điện nên chọn loại chịu nhiệt, vật liệu đồng hoặc inox, ren 21mm–34mm tùy lưu lượng.
-
Nên dùng cảm biến nhiệt độ chuyên dụng cho phòng xông hơi (chịu ẩm, chống hơi nước).
-
Nếu cấp nước từ hệ thống chung, cần có van một chiều để tránh nước nóng chảy ngược.
-
Tủ nên có thêm CB chống giật (RCBO) để đảm bảo an toàn điện trong môi trường ẩm.
🔗 6. Gợi ý sản phẩm liên quan tại LVDTECH
📞 Cần thiết kế riêng theo công suất phòng?
CÔNG TY TNHH ĐẦU TƯ VÀ PHÁT TRIỂN LVD nhận tư vấn – thiết kế – lắp đặt tủ điều khiển van cấp nước nóng phòng xông hơi, phù hợp cho:
-
Spa – thẩm mỹ viện
-
Phòng xông tại resort, khách sạn, biệt thự
-
Trung tâm chăm sóc sức khỏe, phục hồi chức năng
👉 Liên hệ hotline: 0906842624
👉 Xem thêm tại: https://lvdtech.vn
