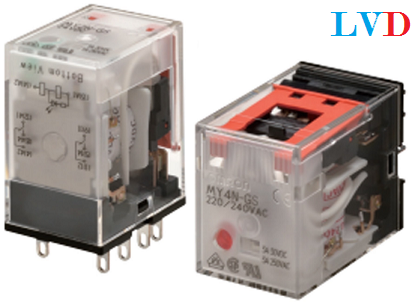

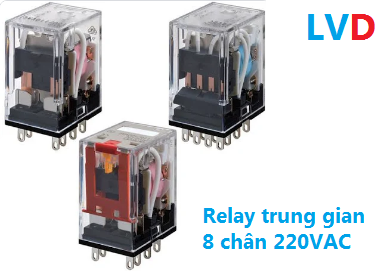

Relay trung gian 8 chân 220V Omron

Các thông số kỹ thuật cơ bản

• Loại: Rơ le trung gian (General-purpose relay)
• Số chân: 8 chân
• Hình dạng chân: Dẹt
• Ngõ ra: DPDT (Double Pole, Double Throw)
• Điện áp cuộn dây: 220VAC
• Dòng điện: khoảng 5A - 7A
• Kích thước: Khá nhỏ gọn, phù hợp với nhiều ứng dụng
• Đặc điểm:
  • Thiết kế nhỏ gọn, dễ lắp đặt
  • Độ bền cao, tuổi thọ dài
  • Tiếp điểm ổn định, chống mài mòn
  • Tiêu thụ điện năng thấp
  • Có thể làm việc trong môi trường khắc nghiệt

Cấu tạo relay trung gian

Rơ le trung gian có cấu tạo bao gồm một cuộn hút và mạch tiếp điểm cùng với vỏ bảo vệ và các chân ra tiếp điểm đóng vai trò điều khiển trung gian giữa các thiết bị điều khiến được dùng trong lĩnh vực điều khiển tự động, cơ cấu điện tử. Cụ thể là:

• Cuộn hút hay nam châm điện bao gồm lõi thép tĩnh lõi thép động, và cuộn dây. Trong đó, cuộn dây có thể là cuộn cường độ hay cuộn điện áp, hoặc có thể là cả hai còn lõi thép động được găng bởi một lò xo và cùng định vị bằng một vít điều chỉnh.

• Mạch tiếp điểm gồm có tiếp điểm thuận và tiếp điểm nghịch, tiếp điểm nghịch đóng vai trò đóng/cắt thiết bị điện tải được cách ly với cuộn hút.

Nguyên lý hoạt động của relay (rơ le)

Rơ le trung gian thường được lắp ở vị trí trung gian giữa các thiết bị điều khiển có công suất tiêu thụ lớn hơn hoặc nhỏ hơn có chức năng chuyển mạch tín hiệu điều khiển hoặc khuếch đại. Loại rơ le này có 2 mạch hoạt động độc lập, một mạch sẽ điều khiển cuộn dây relay để dòng chảy không đi qua hoặc có thể đi qua cuộn dây. Bên cạnh đó, một mạch còn lại sẽ điều khiển dòng điện để xem xét dòng điện có thể đi qua relay được hay không.

Nhiệm vụ chính của rơ le trung gian chính là chuyển tiếp mạch điện đến thiết bị khác giúp bảo vệ các thiết bị điện thông minh hay thông thường khác, tránh những hư hỏng, cháy nổ đồng thời kéo dài tuổi thọ cho thiết bị. Khi dòng điện chạy qua rơ le và đi tới cuộn dây của nam châm điện, tạo thành từ trường hút. Từ trường này sẽ tác động để đóng hoặc mở tiếp điểm điện làm thay đổi trạng thái đóng mở của rơ le trung gian.

Rơ le trung gian chỉ có một điểm có khả năng tải dòng điện nhỏ được sử dụng cho mạch điều khiển và tùy vào thiết kế mà số tiếp điểm điện sẽ thay đổi khác nhau. Khi cấp điện áp vào hai đầu cuộn dây tiếp điểm thường đóng sẽ hở ra, tiếp điểm thường hở sẽ đóng lại và hệ thống tiếp điểm trở về trạng thái ban đầu khi ngưng cấp nguồn.

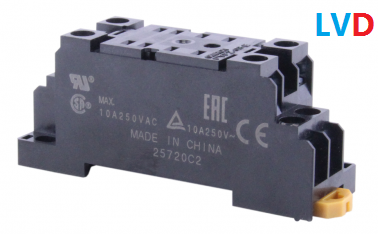

Cách đấu nối Rơ le 8 chân

Rơ le 8 chân gồm 2 chân cấp nguồn và 2 cặp tiếp điểm đóng mở điều khiển được bọc 1 lớp kính trong nhìn xuyên thấu bộ phận bên trong. Khi đấu relay 8 chân bạn sẽ đấu cấp nguồn 12 – 24 – 220V tùy loại vào chân số 1 và 5 của cuộn dây, thông thường 2 cặp đóng là 2 – 3 và 6 – 7, 2 cặp tiếp điểm mở là 2 – 4 và 6 – 8.

Tương tự như cách đấu nối rơ le 5 chân, dòng rơ le 8 chân khi chưa có nguồn thì cặp 2 – 4 và 6 – 8 ở dạng thường mở; 2 – 3 và 6 – 7 dạng thường đóng. Khi cấp nguồn lập tức 2 – 4 và 6 – 8 đóng lại đồng thời 2 cặp cực kia mở ra
