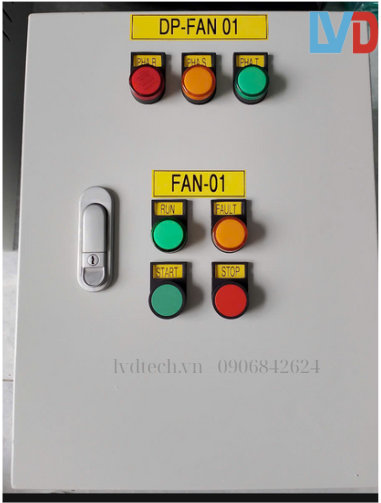

Tủ điều khiển và bảo vệ quạt công nghiệp 3 pha
Tủ điều khiển quạt 3 pha dùng để:
-
Bật/tắt và bảo vệ motor quạt khi hoạt động
-
Giúp quạt khởi động êm, không bị quá tải
-
Ngắt quạt khi xảy ra lỗi như mất pha, quá dòng, quá tải
-
Có thể tích hợp hẹn giờ, cảm biến nhiệt độ, điều khiển từ xa.
Tủ điều khiển và bảo vệ quạt công nghiệp 3 pha
Hình thức thanh toán: Thanh toán trực tiếp khi nhận hàng.
✅ 1. Công dụng của tủ điều khiển quạt công nghiệp
Tủ điều khiển quạt 3 pha dùng để:
-
Bật/tắt và bảo vệ motor quạt khi hoạt động
-
Giúp quạt khởi động êm, không bị quá tải
-
Ngắt quạt khi xảy ra lỗi như mất pha, quá dòng, quá tải
-
Có thể tích hợp hẹn giờ, cảm biến nhiệt độ, điều khiển từ xa
👉 Rất phổ biến trong nhà xưởng, nhà máy, trang trại chăn nuôi, nhà thép tiền chế,...
⚙️ 2. Cấu tạo cơ bản của tủ điều khiển quạt công nghiệp
| Thành phần | Vai trò |
|---|---|
| CB 3 pha (MCCB/MCB) | Bảo vệ ngắn mạch, quá dòng tổng |
| Khởi động từ (Contactor) | Đóng/ngắt cấp điện cho motor |
| Rơ le nhiệt (Overload Relay) | Ngắt mạch khi motor quá tải |
| Relay bảo vệ pha (Phase Protection) | Ngắt khi mất pha, đảo pha |
| Timer (nếu có) | Hẹn giờ chạy/tắt quạt |
| Công tắc, nút nhấn Start/Stop | Điều khiển bằng tay |
| Đèn báo pha, báo hoạt động, báo lỗi | Trực quan tình trạng hoạt động của quạt |
| Bộ điều khiển nhiệt độ (tùy chọn) | Điều khiển chạy quạt theo nhiệt độ môi trường |
| Biến tần (nếu cần) | Điều chỉnh tốc độ quạt (tùy ứng dụng) |
📐 3. Thông số kỹ thuật cơ bản của tủ
Thông số sẽ thay đổi tùy theo motor quạt, nhưng một tủ phổ biến thường có:
| Hạng mục | Giá trị điển hình |
|---|---|
| Điện áp nguồn vào | 3 pha 380V, 50Hz |
| Công suất motor hỗ trợ | 0.75kW – 7.5kW (có thể cao hơn) |
| Dòng định mức | 2A – 16A hoặc theo motor |
| Tiêu chuẩn vỏ tủ | Vỏ tôn sơn tĩnh điện IP54/IP65 |
| Chế độ vận hành | Tự động & bằng tay |
| Ngõ ra | 3 pha cấp motor |
| Ngõ vào tín hiệu | Cảm biến, timer, công tắc hành trình, tín hiệu từ BMS |
🔄 4. Nguyên lý hoạt động của tủ điều khiển quạt
Quy trình hoạt động như sau:
👉 Khi khởi động:
-
CB cấp nguồn → điện qua relay bảo vệ pha
-
Nếu pha đủ, relay đóng → kích cuộn hút khởi động từ
-
Khởi động từ đóng, motor được cấp điện → quạt chạy
👉 Khi hoạt động bình thường:
-
Quạt chạy ổn định
-
Đèn báo hoạt động sáng
-
Rơ le nhiệt theo dõi dòng để tránh quá tải
👉 Khi xảy ra lỗi:
-
Mất pha/đảo pha → Relay pha ngắt mạch → tủ ngừng cấp điện
-
Quá tải motor → Rơ le nhiệt ngắt khởi động từ
-
Có thể thêm cảnh báo còi hoặc đèn báo lỗi
💡 5. Ưu điểm của việc sử dụng tủ điều khiển quạt
| Ưu điểm | Chi tiết |
|---|---|
| An toàn | Bảo vệ motor khỏi cháy, chập |
| Tiện lợi | Tự động bật/tắt, có thể điều khiển từ xa |
| Dễ sửa chữa | Tách biệt mạch điều khiển & động lực |
| Tăng tuổi thọ motor | Tránh sốc điện, quá tải khi khởi động |
| Nâng cấp linh hoạt | Gắn thêm cảm biến nhiệt, biến tần, mạng điều khiển dễ dàng |
📌 Gợi ý từ LVD
Công ty TNHH đầu tư và phát triển LVD – https://lvdtech.vn/ chuyên:
-
Thiết kế & lắp đặt tủ điều khiển quạt công nghiệp 3 pha
-
Nhận gia công tủ theo yêu cầu công suất
-
Tư vấn miễn phí sơ đồ và lựa chọn thiết bị bảo vệ phù hợp cho từng loại quạt
-
Cung cấp trọn gói tủ + quạt công nghiệp với chế độ bảo hành kỹ thuật
