Tủ điện phân phối tổng MSB hạ thế

Tủ điện phân phối tổng MSB là loại tủ điện được lắp đặt ngay sau trạm biến áp hạ thế (từ 15kV xuống 380VAC), đóng vai trò quan trọng trong hệ thống điện hạ thế.

Chức năng tủ điện phân phối tổng MSB

Tủ điện MSB (Main SwitchBoard) đóng vai trò quan trọng trong hệ thống điện hạ thế, thực hiện nhiều chức năng thiết yếu như:

1. Phân phối điện:

• Khi nguồn điện từ trạm biến áp hạ thế được cấp vào tủ MSB, nó sẽ đi qua các thanh cái chính.
• Các thanh cái chính này được kết nối với các thiết bị đóng cắt như cầu dao, aptomat, contactor.
• Mỗi thiết bị đóng cắt được kết nối với một mạch điện riêng, cung cấp điện cho các khu vực hoặc phụ tải cụ thể trong hệ thống điện.
• Quá trình đóng cắt các thiết bị đóng cắt sẽ điều khiển việc cung cấp điện đến các mạch điện tương ứng.

2. Bảo vệ:

• Tủ MSB được trang bị các thiết bị bảo vệ như rơ le quá tải, rơ le ngắn mạch, rơ le chống sét lan.
• Khi xảy ra sự cố điện như quá tải, ngắn mạch, sét lan, các thiết bị bảo vệ này sẽ tự động ngắt mạch điện bị sự cố, đảm bảo an toàn cho hệ thống điện và thiết bị điện.
• Sau khi sự cố được khắc phục, các thiết bị bảo vệ sẽ cho phép đóng lại mạch điện.

3. Đo lường và giám sát:

• Tủ MSB được trang bị các thiết bị đo lường như đồng hồ điện, máy đo điện tử.
• Các thiết bị này giúp đo lường các thông số điện quan trọng như điện áp, dòng điện, công suất của hệ thống điện.
• Thông tin đo lường được hiển thị trên mặt tủ hoặc truyền về hệ thống giám sát trung tâm, giúp người vận hành theo dõi tình trạng hoạt động của hệ thống điện và phát hiện sớm các vấn đề tiềm ẩn.

4. Điều khiển:

• Một số tủ MSB được trang bị thêm các thiết bị điều khiển như DDC (Bộ điều khiển logic lập trình), HMI (Giao diện người - máy).
• Các thiết bị này giúp điều khiển tự động các thiết bị điện trong hệ thống điện, theo kịch bản được lập trình sẵn hoặc theo lệnh điều khiển của người vận hành.
• Ví dụ: điều khiển tự động bật tắt hệ thống chiếu sáng theo thời gian, điều khiển tự động đóng ngắt các thiết bị điện theo nhu cầu sử dụng.

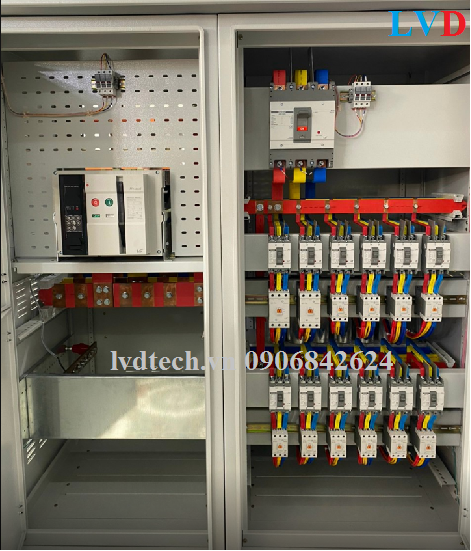

Cấu tạo tủ điện MSB:

• Khung tủ: Được làm bằng thép tấm chắc chắn, có khả năng chịu tải cao, bảo vệ các thiết bị bên trong khỏi tác động của môi trường.
• Mặt tủ: Được làm bằng vật liệu cách điện, có khả năng chống cháy, chống bụi, chống nước, bảo vệ người sử dụng khỏi nguy cơ điện giật.
• Thanh cái: Dùng để dẫn điện từ nguồn điện vào tủ điện và phân phối đến các thiết bị điện khác.
• Thiết bị đóng cắt: Bao gồm cầu dao, aptomat, contactor, rơ le, dùng để đóng cắt, điều khiển các thiết bị điện trong hệ thống điện.
• Thiết bị đo lường: Bao gồm đồng hồ điện, máy đo điện tử, dùng để đo lường các thông số điện như điện áp, dòng điện, công suất.
• Thiết bị bảo vệ: Bao gồm rơ le quá tải, rơ le ngắn mạch, rơ le chống sét lan, dùng để bảo vệ hệ thống điện khỏi các sự cố.
• Hệ thống phụ trợ: Bao gồm quạt thông gió, hệ thống chiếu sáng, hệ thống báo động, dùng để đảm bảo hoạt động an toàn và hiệu quả của tủ điện.

Ưu điểm của tủ điện phân phối MSB:

• Công suất lớn: Phù hợp cho hệ thống điện có công suất lớn từ vài trăm KVA đến vài MVA.
• Chức năng đa dạng: Tích hợp nhiều chức năng như phân phối điện, bảo vệ, đo lường, giám sát, điều khiển.
• Độ an toàn cao: Cấu tạo chắc chắn, sử dụng các thiết bị điện chất lượng cao, đảm bảo an toàn cho người sử dụng và thiết bị điện.
• Dễ dàng vận hành và bảo trì: Thiết kế khoa học, logic, dễ dàng thao tác, kiểm tra, sửa chữa.

Ứng dụng của tủ điện MSB:

• Nhà máy, khu công nghiệp: Nơi có hệ thống điện công suất lớn, nhiều phụ tải.
• Tòa nhà cao tầng: Cung cấp điện cho hệ thống chiếu sáng, thang máy, hệ thống thông gió, hệ thống PCCC, v.v.
• Trạm biến áp: Phân phối điện từ nguồn điện cao thế xuống các khu vực xung quanh.
• Sân bay, cảng biển: Nơi có hệ thống điện phức tạp, yêu cầu độ an toàn cao.

Lựa chọn tủ điện MSB:

• Công suất: Cần lựa chọn tủ điện MSB có công suất phù hợp với nhu cầu sử dụng của hệ thống điện.
• Cấp độ bảo vệ: Lựa chọn tủ điện MSB có cấp độ bảo vệ phù hợp với môi trường lắp đặt.
• Chức năng: Lựa chọn tủ điện MSB có các chức năng cần thiết cho hệ thống điện.
• Thương hiệu: Lựa chọn tủ điện MSB của thương hiệu uy tín, đảm bảo chất lượng.

Lưu ý khi sử dụng tủ điện MSB:

• Lắp đặt tủ điện MSB tại vị trí khô ráo, thoáng mát, tránh ánh nắng trực tiếp, nguồn nước và các nguồn nhiệt.
• Sử dụng tủ điện MSB đúng mục đích, đúng hướng dẫn sử dụng của nhà sản xuất.
• Vệ sinh, bảo trì định kỳ tủ điện MSB theo khuyến cáo của nhà sản xuất.
• Thay thế, sửa chữa tủ điện MSB phải do thợ điện có chuyên môn thực hiện.
